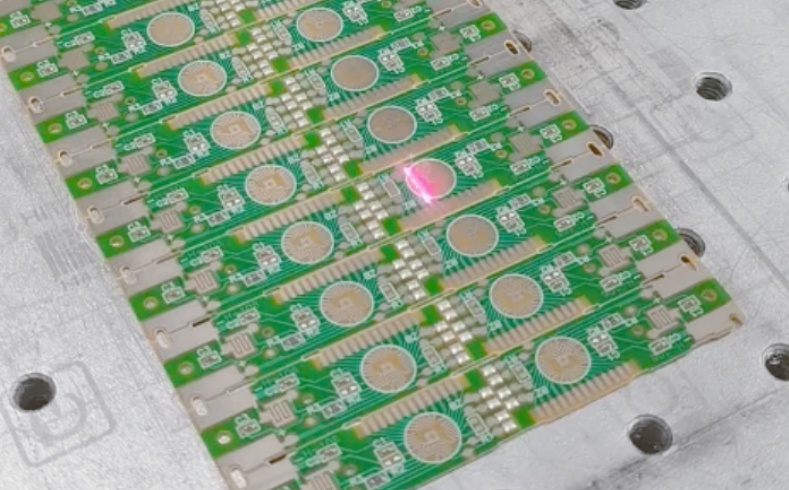

印刷電路板（PCB）作為電子設備的核心組件，其外層銅箔的完整性直接關系到電路的性能和可靠性。在PCB制造過程中，外層氧化發黑是一種常見的缺陷，表現為銅表面出現黑色或深褐色氧化層，嚴重影響產品的外觀和電氣特性。

這種現象通常源于能量過飽和——即在制造或存儲過程中，銅表面暴露于過量的能量（如熱能、紫外線或化學能），導致氧化反應加速，氧化層異常增厚。據統計，在高端PCB生產中，氧化發黑缺陷可導致高達5%的廢品率，造成顯著的經濟損失。

本文將深入探討能量過飽和如何引發銅表面氧化層增厚，分析其影響，并提出有效的預防和解決措施，同時輔以表格數據和FAQ問答，以幫助工程師和質量控制人員更好地理解和應對這一問題。

原因分析：能量過飽和與氧化層增厚機制

PCB外層氧化發黑的核心原因是能量過飽和，這指的是在制造環節（如蝕刻、清洗、曝光或存儲）中，銅表面接收的能量超出其耐受閾值，從而觸發劇烈的氧化反應。銅作為一種活潑金屬，在常溫下會與氧氣發生緩慢反應，形成薄層氧化銅（CuO）或氧化亞銅（Cu2O），但在能量過飽和條件下，這一過程被急劇加速。

具體而言，能量過飽和可能來源于多個方面：

-熱過程過載：在PCB的蝕刻或烘干階段，如果溫度控制不當（例如，超過150°C且持續時間過長），熱能會促進銅原子的擴散和氧化，導致氧化層從正常的5-10納米增厚至50納米以上，呈現發黑外觀。

-紫外線或輻射暴露：在光刻或曝光過程中，過量的紫外線能量會直接激發銅表面電子，增強其與氧氣的親和力，形成致密氧化層。

-化學能積累：在清洗或電鍍步驟中，使用高濃度氧化性化學品（如過硫酸鹽）或在高溫環境下操作，會引入額外化學能，加劇氧化。

從機理上看，能量過飽和通過提高反應動力學速率，使銅表面形成非保護性氧化層。正常條件下，銅氧化會生成一層致密的Cu2O膜，起到鈍化作用；但能量過飽和時，氧化層變?yōu)槎嗫椎腃uO，厚度迅速增加，且結構疏松，容易吸附雜質，進一步加深發黑現象。研究表明，當能量密度超過50J/cm2時，氧化層厚度可呈指數增長，從微觀上破壞銅的導電性和附著力。

影響：氧化發黑對PCB性能的負面效應

PCB外層氧化發黑不僅影響美觀，更對電氣性能、可靠性和壽命構成嚴重威脅。首先，增厚的氧化層會顯著增加表面電阻，導致信號傳輸損耗和阻抗不匹配，在高頻電路中尤其突出，可能引發信號完整性問題，如延遲和噪聲。其次，氧化層的不均勻性可能引起局部熱點，加速電遷移和腐蝕，降低PCB的機械強度和耐久性。在極端情況下，發黑區域可能成為短路或斷路點，引發設備故障。

從可靠性角度，氧化發黑降低了PCB的環境適應性。例如，在潮濕或高溫環境中，氧化層會吸收水分，促進電化學腐蝕，縮短產品壽命。此外，在后續組裝（如焊接）過程中，氧化表面可能導致焊點虛焊或脫落，增加返工成本。根據行業數據，氧化發黑缺陷可使PCB的平均故障間隔時間（MTBF）降低20%以上，凸顯其危害性。

預防和解決措施：控制能量參數與優化工藝

為應對PCB外層氧化發黑，需從源頭控制能量過飽和，并實施綜合管理策略。預防措施包括：

-精確控制制造參數：在熱過程（如烘干和蝕刻）中，嚴格監控溫度和時間，確保不超過銅的氧化閾值（通常建議溫度低于120°C，時間短于30分鐘）。使用實時傳感器和自動化系統，避免能量積累。

-優化曝光和清洗工藝：在光刻環節，調整紫外線劑量至適當水平（例如，低于40J/cm2），并采用惰性氣體環境（如氮?dú)猓p少氧氣接觸。在化學處理中，選擇低氧化性試劑，并控制pH值和溫度。

-應用保護涂層：在PCB制造后，立即涂覆抗氧化層（如OSP有機保焊劑或鍍金），以隔離銅表面與環境，防止氧化。

-改善存儲條件：將PCB存儲在低溫（<25°C）、低濕度（<40%RH）的密閉環境中，避免光照和化學污染。

對于已出現氧化發黑的PCB，修復方法需謹慎執行：

-化學清洗：使用弱酸溶液（如5%稀鹽酸或?qū)Ｓ萌パ趸瘎┹p柔擦拭表面，去除氧化層，但需避免過度腐蝕。

-機械處理：通過微研磨或拋光恢復銅表面，但可能影響線路精度，僅適用于非關鍵區域。

-重新加工：在嚴重情況下，返工至蝕刻階段，重新進行表面處理，但成本較高。

實施這些措施后，可顯著降低氧化發黑發生率。例如，某PCB廠商通過優化熱過程參數，將缺陷率從3%降至0.5%。

表格數據：能量暴露與氧化層厚度的關系

為直觀展示能量過飽和對氧化層增厚的影響，下表提供了假設實驗數據，基于標準PCB銅箔（厚度35μm）在不同能量水平下的氧化反應。數據模擬了常見制造場景，能量單位以J/cm2計，氧化層厚度通過X射線熒光法測量，外觀描述基于視覺評估。

該表格顯示，能量水平超過50J/cm2時，氧化層厚度急劇增加，外觀從正常變?yōu)榘l(fā)黑，性能惡化明顯。這強調了在PCB制造中，將能量控制在30J/cm2以下的重要性。

常見問題解答（FAQ）

以下是5個關于PCB外層氧化發黑的常見問題及其答案，旨在快速解決實際操作中的疑問。

1.什么是PCB外層氧化發黑？

PCB外層氧化發黑是指印刷電路板外層的銅表面因過度氧化而呈現黑色或深褐色的現象。這通常是由于制造或存儲過程中能量過飽和（如過高溫度或紫外線暴露），導致銅與氧氣反應形成增厚的氧化層（主要為CuO），影響PCB的外觀和功能。

2.能量過飽和如何導致銅表面氧化層增厚？

能量過飽和通過提供額外活化能，加速銅的氧化反應動力學。例如，在熱過程中，高溫增加銅原子活動性，促進氧氣擴散和反應；在光化學過程中，紫外線激發表面電子，增強氧化速率。這導致氧化層從薄保護膜變?yōu)楹穸嗫椎慕Y(jié)構，厚度可從正常5nm增至100nm以上，引發發黑。

3.如何檢測PCB上的氧化發黑？

檢測方法包括視覺檢查（觀察顏色變化）、顯微鏡分析（查看表面形態）和儀器測量（如X射線熒光儀測厚度）。此外，電氣測試（如四探針?lè)y(cè)電阻）可間接評估氧化程度。對于批量生產，自動光學檢測（AOI）系統可用于快速識別發黑區域。

4.如何預防PCB外層氧化發黑？

預防措施包括：嚴格控制制造參數（溫度、時間和能量劑量）；使用抗氧化涂層（如OSP或鍍金）；優化存儲環境（保持低溫、低濕和避光）；定期維護設備，避免能量累積。同時，員工培訓和質量監控是關鍵，確保工藝一致性。

5.如果PCB已經氧化發黑，如何修復？

修復方法取決于氧化程度：對于輕度發黑，可用化學清洗（如稀酸溶液）去除氧化層；對于中度情況，機械拋光可能有效，但需注意線路損傷；嚴重時，建議返工或報廢。修復后應進行性能測試，確保電氣特性恢復。注意，過度處理可能進一步損害PCB，因此優先采用預防策略。

結論

PCB外層氧化發黑是一個由能量過飽和驅動的嚴重問題，它不僅影響產品美觀，更威脅電氣性能和可靠性。通過理解其機理、實施嚴格工藝控制和及時修復，可以有效降低風險。

本文提供的分析和數據旨在為行業實踐提供參考，助力提升PCB質量和效率。未來，隨著智能制造技術的發展，實時能量監控和預測性維護將進一步減少此類缺陷。
